铁电陶瓷是拥有铁电性的陶瓷资料，，，，，，是陶瓷资猜中的沉要分支之一。。。。。。铁电性的具体阐发为电偶极子相互作用产生自觉平行分列的景象，，，，，，与铁磁性类似。。。。。。在低于某温度时由热能所造成的偶极子混乱分列被部门电场克服，，，，，，从而产生自觉极化，，，，，，这时所有电偶极子都排成平行阵列。。。。。。铁电陶瓷在低于居里温度时电偶极子可能自觉极化使资料阐发出很高的介电常数，，，，，，并且自觉极化方向能随表场方向扭转。。。。。。介电常数越大，，，，，，约束电荷或者说存储电荷的能力越强，，，，，，资料的绝缘性越好。。。。。。常见的铁电体有钛酸钡、钛酸铅、磷酸二氢钾、Rochelle盐等。。。。。。

铁电陶瓷—钛酸钡 BaTiO3

以钛酸钡或其固溶体为主晶相的陶瓷资料，，，，，，重要合成原料为碳酸钡和二氧化钛，，，，，，其晶体结构为甭冯子和氧离子共同组成面心立方点阵，，，，，，钛离子处于氧八面体体心。。。。。。钛酸钡拥有ABO3钙钛矿型结构，，，，，，是典型的铁电资料，，，，，，居里温度约为125℃。。。。。。

钛酸钡是造作电子陶瓷的重要原料，，，，，，被称为“电子陶瓷工业的支柱”，，，，，，在造备多层陶瓷电容器（MLCC）中作为介质资料使用。。。。。。作为一种铁电资料,钛酸钡拥有高介电常数和低介电损耗特点,具备良好的铁电、压电、耐压和绝缘机能,被宽泛地利用于造作陶瓷敏感元件。。。。。。高纯度、纳米级钛酸钡逐步成为市场需要的主流产品。。。。。。高纯度是保障下游产品质量靠得住性和不变性的硬性要求；；；；；；；纳米级粉体烧结后形成质地更缜密、粒径散布更均匀的烧结体，，，，，，可能提高陶瓷的韧度和强度，，，，，，另表纳米级粉体烧结温度更低，，，，，，有利于节约能源、降低出产成本。。。。。。为了满足电子陶瓷工业造作的要求，，，，，，高纯钛酸钡粉体的造备工艺是关键。。。。。。陶瓷出产的显微结构、制品的机能和出产工艺前提，，，，，，三者拥有缜密的互有关系：钻研陶瓷粉体的显微结构可能揣度工艺前提的变动，，，，，，同时可能反映资料机能的曲直，，，，，，并且利用SEM对粉体资料缺点地位进行分析可能急剧找到产生缺点的原因。。。。。。

由于钛酸钡导电性较差，，，，，，样品表表在高能电子束的作用下会产生电荷堆集，，，，，，导致电子束偏移，，，，，，无法展示样品表表真实描摹。。。。。。所以在SEM样品造备时必要对样品进行导电处置。。。。。。

扫描电镜下迪胙酸钡粉体

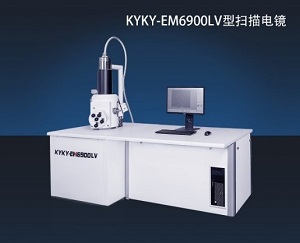

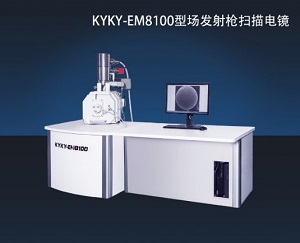

以下几组观测图均为KYKY-EM8100型场发射枪扫描电镜和KYKY-EM6900LV型扫描电镜拍摄迪胙酸钡粉体图片。。。。。。KYKY-EM8100场发射枪扫描电镜作为我司的明星产品，，，，，，突破了多项电子光学关键技术，，，，，，尤其在高分辨电子光学成像、场发射枪工程化设计、电子束加快等方面硕果累累，，，，，，团队成功开发出拥有自主知识产权的肖特基场发射枪扫描电子显微镜，，，，，，分辨率指标别离达到和优于3nm@1kV和0.9nm@30kV，，，，，，达到国际一流水平。。。。。。KYKY-EM6900LV可能满足大无数样品的微观描摹测试，，，，，，成像的成效优良，，，，，，支持多硬件设备联用，，，，，，绝大无数职能能够自动化节造，，，，，，具备低真空模式，，，，，，真空度10~270Pa陆续可调，，，，，，可用于敏感样品和生物样品的拍摄。。。。。。使用扫描电镜能够直观正确地观察粉末样品的散布、粒径大幼及描摹，，，，，，对于纳米级的粉体颗粒，，，，，，使用场发射枪扫描电镜能够放大至十万倍来进行细节的观察。。。。。。

图1是两种粒杜仔差距的纳米级钛酸钡粉体，，，，，，我们能够看到它们在各自系统内也存在粒度差距，，，，，，从描摹方面观察，，，，，，粒径大的样品边缘滑润较为规定，，，，，，粒径幼的样品状态较为不规整且容易出现堆叠。。。。。。粒度描摹的差距重要是由于出产工艺和造备步骤的分歧造成的，，，，，，煅烧温度、反映物浓度、反映温度等工艺参数对纳米钛酸钡晶型和粒径都有直接影响，，，，，，煅烧温度越低、反映物浓度越幼，，，，，，其粒径越幼，，，，，，在电镜的观察下区别是极度显著的。。。。。。对应分歧的造备前提，，，，，，SEM的表征了局可能为超细钛酸钡的造备提供最直接的凭据。。。。。。

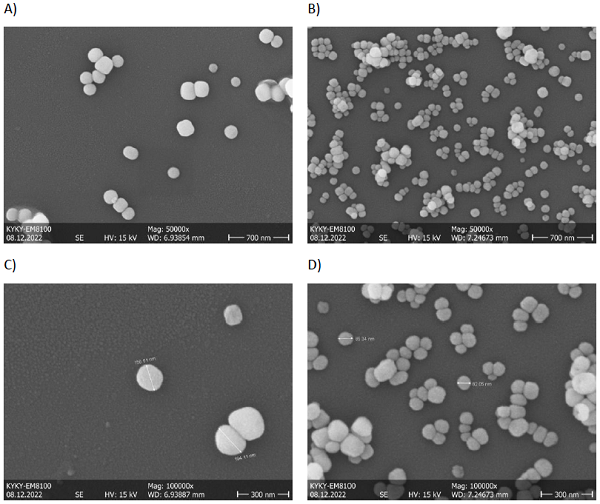

图1 粒度分歧的两种钛酸钡粉体：A&C) MAG=50K、100K的粒径约为160nm颗粒；；；；；；；B&D) MAG=50K、100K的粒径约为85nm颗粒

超细陶瓷粉体的扫描电镜造样步骤

样品造备的了局会直接影响SEM的成像质量。。。。。。由于在研磨过程中粉体表表摩擦会产生电荷并堆积在凸起处，，，，，，不不变的带电粒子为了让系统趋于电中性就会相互吸引造成团圆；；；；；；；同时在粉碎过程中颗粒唬唬唬唬；；嵛沾罅炕的，，，，，，得到的新的超细颗粒表表能高，，，，，，粒子仍旧处于不不变状态，，，，，，为了降低表表能往往会通过相互挨近使能量最低达到稳态，，，，，，所以超细粉体直接蘸涂在导电胶上会不成预防出现大面积颗粒荟萃沉叠景象，，，，，，并且在导电胶带表表不平坦的情况下，，，，，，颗粒无法均匀散布在统一平面会导致图像的景深将受到很大影响，，，，，，观察成效大打折扣，，，，，，如图2。。。。。。所以为了可能观察到单层粉体颗粒，，，，，，甚至单个颗粒，，，，，，我们会对样品进行预处置。。。。。。

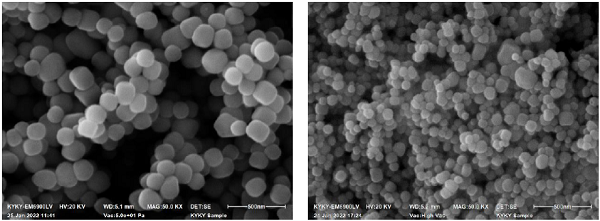

图2 直接粘在导电胶带上迪胙酸钡粉体

首先，，，，，，将少量粉体用无水乙醇分散（分散介质的选择重要凭据溶质及溶剂的极性，，，，，，依照类似相溶的准则进行选择），，，，，，超声振荡均匀后滴加在硅片上（一滴即可，，，，，，滴加过量也会造成堆叠），，，，，，放在烘箱内烘干，，，，，，之后进行喷金处置。。。。。。对于不确定浓度是否相宜的样品能够进行3-5个浓度梯度的造样进行测试，，，，，，以便找出能够使样品均匀散布的浓度。。。。。。此步骤能够显著改善团圆景象，，，，，，且基底清澈方便观察，，，，，，如图1。。。。。。

作为中国尖端科学仪器的引领者，，，，，，bb贝博中国官网扫描电镜的研发和使用极大推进了我国电子光学仪器产业的发展，，，，，，使我国扫描电镜实现台阶式飞越。。。。。。目前bb贝博中国官网扫描电镜产品宽泛利用于化工、陶瓷、新能源、半导体、性命科学等多个领域，，，，，，突破了国表产品垄断局面，，，，，，推进国度、民族工业发展，，，，，，极大推动和提高我国前沿科学钻延注沉大工程和战术型新兴产业高端设备的国产化和自主化水平。。。。。。

参考文件：

[1]W.D.Kingery, H.K.Bowen, & D.R.Uhlmann. (2010).陶瓷导论.第2版. 高档教育出版社.

[2]赵雪松, 李峻青, 景晓燕, & 张密林. (2007). 纳米钛酸钡造备步骤钻研进展.传感器与微系统,26(12), 4.

[3]全学军,蒲昌亮.钛酸钡的造备钻研进展[J].资料导报,2002,6(16):45-46.
